超声波测距

产品简介：
本公司研发的超声波测距模块（型号：CQRF）是一款基于超声波原理的高精度测距模块，由高精度开放式超声波传感器集成，可准确、快速检测出目标距离。搭配信号处理板可输出相应的标准化数据，具有结构轻巧紧凑、安装方便、使用简单等优点，超声波测距模块测量正确而稳定，可使维护成本降低、开放式通讯协议使产品更加通用，从而可方便的使用于各种型号身高仪等产品。
产品形式：

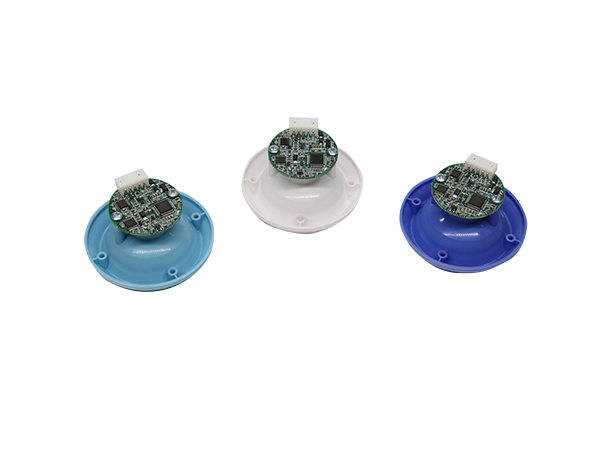

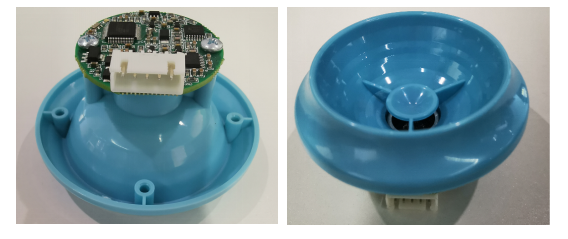

模块由控制板，号筒组成

产品特点：
●波束窄，采用独特声学结构，由中科院声学所仿真技术设计而成，可得到高指向性超声波波束，弥补了压电换能器波束角大的缺憾，此设计获得专利，专利名称：号筒（专利号ZL 2018 3 0623170.4 外观）；
●成本低，采用压电超声波换能器替代静电超声波换成器，此设计获得专利，专利名称：一种超声波测距模块和一种超声波传感器（专利号：ZL 2018 2 1815853.1实用新型）；
●精度高，我司超声波测距系统，采用数字信号处理检测算法，得到高测量精度，并获得一项软著，软件著作权：超声波测距系统V1.0（登记号：2019SR0119287）；
●无噪音，低压驱动，无噪音；
●盲区小，采用独特降盲区方案，可将盲区减小到10cm；
●防潮性好，采用压电换能器，防潮性能佳；
●使用方便，即插即用，无需另做集成电路板。
设备参数：
●距离测量
范围：10cm～230cm
正确度：±0.2cm
分辨率：0.1cm
●运行环境
温度范围：0℃～ +45℃（运行温度）
-50℃～ +85℃（存储温度）
湿度：0～100%
波束角：单边15°
●数据总线
信号输出形式为数字输出模式
数字接口：使用TTL3.3V电平
数字格式：ASCII数据，使用连续传输的输出方式
数据更新频率：每秒输出3~5次
●电源要求
电源电压：DC 5V
电源电流： 24~27mA
●物理参数
重量：19.5g~20.5g
